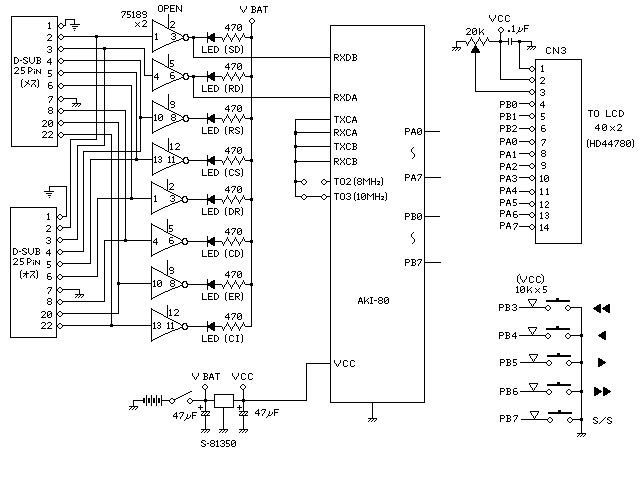

ＡＫＩ８０−１０ＭＨｚ（ＲＡＭ３２ＫＢｙｔ）と４０桁２行表示ＬＣＤ
（ＨＤ４４７８０）を使用し、ＲＳ２３２Ｃの通信ラインの中間に入れ、 送受
信データのモニタを行えます。



　・規格
	１．通信速度	　３００ＢＰＳ　〜　９６００ＢＰＳ
	２．バッファー　　約２０ＫＢｙｔ
	３．表　　示　　　アスキー文字，１６進表示切り替え
	４．モニタ中　　　ＢＵＳＹ表示のみ


　・モード設定表示内容（矢印にて現モード表示）

	'1ﾄﾞｳｻ ﾓｰﾄﾞ     ﾋｮｳｼﾞ     ﾓﾆﾀｰ           '
	'2ﾂｳｼﾝ ｿｸﾄﾞ   300  1200  2400  4800  9600'
	'3ﾃﾞｰﾀ ﾋﾞｯﾄ     7bit      8bit           '
	'4ｽﾄｯﾌﾟﾋﾞｯﾄ     1bit      1.5bit     2bit'
	'5ﾊﾟﾘﾃｨﾋﾞｯﾄ     ﾅｼ        ODD        EVEN'
	'6ﾒﾓﾘｰ ﾓｰﾄﾞ     ﾗｲﾝﾒﾓﾘ    ﾘﾝｸﾞﾒﾓﾘ        '
	'7ﾋｮｳｼﾞﾓｰﾄﾞ     ｱｽｷｰ      HEX            '


　・表示モード内容
　　　ラインメモリモード時（先頭データから表示）

            先頭表示データ(A)のデータナンバー
            ▽
  　　　R[    1]ABCD  GHIJKLM OPQRSTUVW         （受信データ）
        S[   25]    EF       N         XYZ      （送信データ）
　　　　　　△
            総データ数

　　　リングメモリモード時は最終データから表示し、先頭データナンバーが
　　　最終データナンバーとなり右端に表示に変わります。


　・ＫＥＹ動作
　　　"＜＜"ＫＥＹ
	設定モード　　　モード下送り
	表示モード	ページ左送り（押したままで高速送り）

　　　"＜"ＫＥＹ
	設定モード　　　矢印左送り
	表示モード	ページ左送り

　　　"＞"ＫＥＹ
	設定モード　　　矢印右送り
	表示モード	ページ右送り

　　　"＞＞"ＫＥＹ
	設定モード　　　モード上送り
	表示モード	ページ右送り（押したままで高速送り）

　　　"Ｓ／Ｓ"ＫＥＹ
	設定、表示、モニタ、動作モード切替え



　ＡＫＩ８０は付属の１９．６６０８ＭＨｚのクリスタルを使用します。単純
に処理時間を計算すると、約１２０ＫＢＰＳ（９６００ＢＰＳまでしか確認し
ていません）まで動作可能になります。そのため、４ＭＨｚ動作のＺ８０で十
分動作すると思います（ＣＴＣの設定変更が必要）。ＲＡＭは３２ＫＢｙｔ必
要ですが、ＲＯＭは８ＫＢｙｔのもので十分です。
　ＣＴＣはクロックが１０ＭＨｚ（９．８３０４ＭＨｚ）の場合ＣＴＣ−３を
使用、８ＭＨｚ（７．３７２８ＭＨｚ）の場合はＣＴＣ−２を使用するよう結
線します。その他の周波数の場合は、メインプログラムのＣＴＣの設定を変え
れば動作します。


　＊　ファイルリスト　＊

	L_MONI.SRC	メインプログラム
	SLIM.ADR	ｉ／ｏアドレス設定
	D_MODE_S.Z80	表示モード動作プログラム
	P_MODE_S.Z80	モード設定動作プログラム
	LCD_DRV.Z80	ＬＣＤドライブプログラム
	DSPLY_80.Z80	４０桁ｘ２行ＬＣＤ表示プログラム
	L_MONI.BIN	ＲＯＭ書込みようバイナリーデータ

　＊　参考文献　＊
        インターフェース９３年５月号「作りながら学ぶＲＳ−２３２−Ｃ
        インターフェース」
