Ｐｉｃ 無線温度計 ＮＥＷバージョン（無調整＆ＬＥＤ表示）

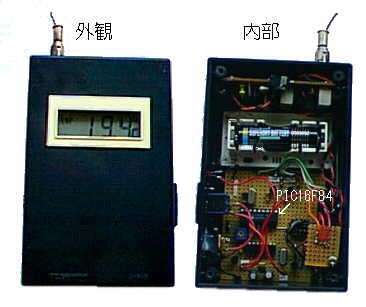

・センサーユニット
概略
離れた場所の温度を測定するための無線温度計の新しいバージョンです。以前の測定
ユニットはＩＣ温度センサーを使用していましたが、今回は、シリアルデータ出力機能
付きの液晶温度計を使用し、無調整となりしかもセンサーユニットで温度の確認が出来
ます。
また表示ユニットはＬＥＤ表示にしました、表示が大変見易くなったうえ、大型のＬ
ＥＤに簡単に変更が可能ですからさらに見やすく出来ます。
なお、アラーム関係は以前と同様に高温と低音の温度アラームとデータが一定時間受
信できなかった場合のデータアラームの３種類のアラーム検出を行っておりブザー音で
知らせます。

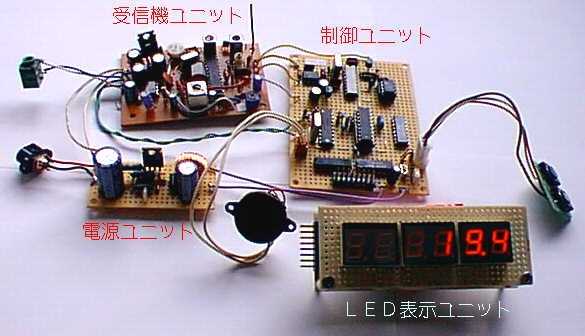

・受信表示ユニット

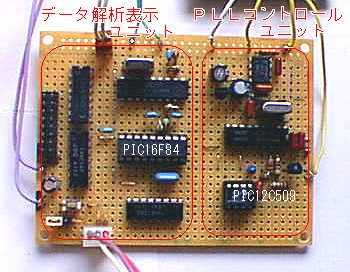

・制御ユニット基板
制御ユニット基板の左半分がＤＴＭＦ信号を受信して、温度を表示する為の回路で ＰＩ
Ｃ１６Ｆ８４を使用しています。また、右半分には、ＰＩＣ１２Ｃ５０９を使用したＰＬＬ
のＩＣの制御回路となっています。ＰＬＬのＩＣは東芝製でシリアル通信で制御が出来ます。
古いＰＬＬのＩＣの為このＩＣだけでは上限周波数が低い為、プリスケーラも使用しています。
以前の、PIC16C715使用の無線温度計と互換性がありますから、いずれも共通使用が出来
ます。
センサー部規格 ( model ＴＸ-１００ 潟Jスタム製液晶温度計 )
( 現在でもトラ技の叶剏ｴ電子の通販のカタログ)
(に時々載っています。 )
測定温度範囲
-19.9ﾟC 〜 69.8ﾟC
分解能
0.1ﾟC ステップ(1ﾟC 〜 29ﾟC)
0.2ﾟC ステップ(上記以外外)
温度測定確度
± 1ﾟC
使用環境温度範囲
0ﾟC 〜 60ﾟC
測定間隔
デップスイッチにより設定
送信コード
# XXXX # A or B XXX C X [ XXXX ] X
ID ﾌﾟﾗｽ/ﾏｲﾅｽ 温度データ データＮｏ チェックビット
C = 小数点 ↓
|<---- 12 [16] byt (4bit) 加算 = cd_reg ---->| 0 - cd_reg = cd_reg
測定ユニット回路図
◎ デップスイッチ - 0
データＮｏ送信設定
0 == Ｎｏ無し 1 == Ｎｏ有り
（データＮｏ有りは同一データ１分おき２回送信）
＊ 下記表示ユニットを使用する場合は No 有りにすること ＊
◎ デップスイッチ - 1 to 3
送信時間切り替え
0 == 連続（調整時） 1 == ２分おき
2 == ５分おき 3 == １０分おき
4 == １５分おき 5 == ３０分おき
6 == １時間おき 7 == ２時間おき
＊ 表示ユニットのデータアラームの時間も合わせて変更すること。！ ＊
−−− 送信ユニットのＩＤの設定方法 −−−
ソースファイルの先頭の"id2_vr" "id1_vr"をの値を書き換えてアセンブルします。
;**********************************************************************
; --- 識別ＩＤ設定 （２進化１０進数）---
id2_vr equ 0x18 ; （上位桁）
id1_vr equ 0x59 ; 識別ＩＤ設定 （ 1859 ）
; ！！１個ずつ違った数値にして下さい ！！
;
;**********************************************************************
バージョン履歴
Ver3.0A
シリアル出力温度計（ＴＸ１００）をセンサーとして使用
測定範囲は −１９．９〜６８．９度
１度〜２９度は０．１度ステップそれ以外は０．２度ステップ
ＣＰＵを１６Ｆ８４に変更

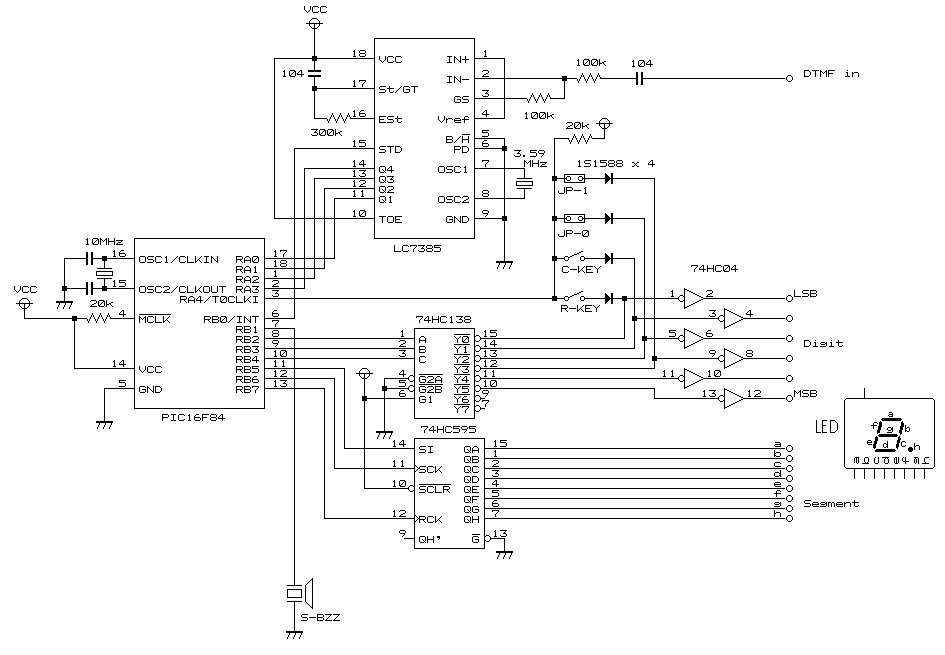

表示ユニット回路図
◎ Ｒ Ｋｅｙ
通常モード時 アラームブザーリセット
設定モード時 高低切り替え、設定値確定Ｋｅｙ
◎ Ｃ Ｋｅｙ
通常モード時 アラームブザーリセット
設定モード時 アップＫｅｙ（Ｋｅｙリピート有り）
◎ ＪＰ-０
ｏｎ ---- 識別ＩＤ設定モード
◎ ＪＰ-１
ｏｎ ---- 外付けブザーモード
＊＊ アラーム設定モード ＊＊
Ｒ Ｋｅｙを押したまま電源ｏｎ、Ｋｅｙをはなすとアラーム設定モード
になります。最初に低温アラーム設定になります、Ｃｋｅｙを押すと、設
定値が、０．５゜Ｃステップでアップします。８０゜Ｃになると次は、
−１０．０゜Ｃに戻ります。低温アラームの設定を完了したらＲｋｅｙを
押すと高温アラーム設定となります。低温と同様にセットします。高温ア
ラームの設定が完了しましたら、再度Ｒｋｅｙを押すと２秒待ったあと通
常モードに戻ります。
＊＊ ＩＤ設定モード ＊＊
ＪＰ-０をｏｎしたまま電源ｏｎしますと、ＩＤ設定モードになります。
測定ユニットを接続します、そうして測定ユニットの電源をｏｎにすれば、
受信したデータのＩＤを自動的に設定し、表示します。
＊＊ データアラームの時間の変更 ＊＊
ソースファイルの先頭の"vr_armtime3"の値を書き換えてアセンブルします。
;=======================================================================
; 無信号アラームチェック時間 （送信側 に合わせて設定）
vr_armtime3 equ 12 ; 12分 （1 = 1分 最大255分）
;========================================================================

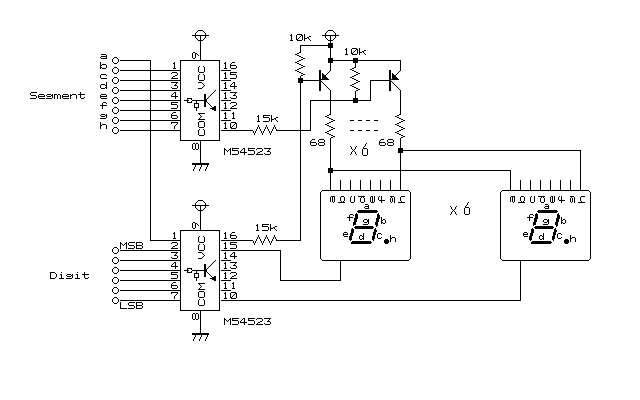

ＬＥＤドライブユニット回路図
＊＊ 表示サンプル ＊＊
・通常モード
17.5 (プラス） - 1.0（マイナス）
・通常モードアラーム表示
LE 9.5 HE 35.0
低温アラーム 高温アラーム
E ---- E PPPP
タイムアウトアラーム データ異常アラーム
（一定時間データが来ない） （チェックコードは正常）
・アラーム設定モード表示
PL-12.0 PH 30.5
低温アラーム 高温アラーム
・ＩＤ設定モード表示
P-1027
バージョン履歴
Ver2.0G
リモート温度計用、ＬＥＤ表示バージョン、クロック１０ＭＨｚ
ブザーをＯＮで Ｈｉｇｈ に変更

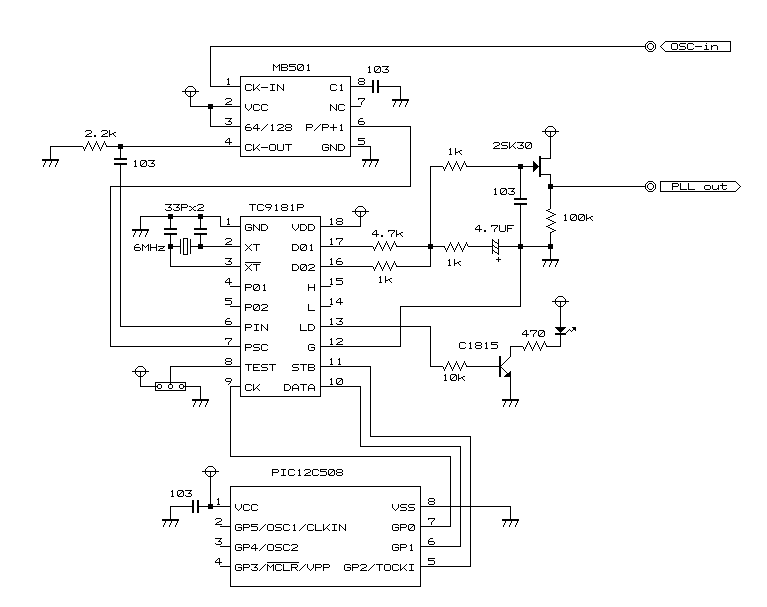

ＰＬＬ制御ユニット回路図
＊ 無線温度計ソースファイル＊−−tpsn-n01.lzh ( 約７３ｋＢｙｔ )
ファイル内容
TPSEN30A.ASM --- 測定ユニットソースファイル
TPDSP20G.ASM --- 表示ユニットソースファイル
PLL_002.ASM --- ＰＬＬユニットソースファイル
TPSEN30A.HEX --- 測定ユニット書きこみファイル
TPDSP20G.HEX --- 表示ユニット書きこみファイル
PLL_002.HEX --- ＰＬＬユニット書きこみファイル
TPSN-30.GIF --- 測定ユニット回路図
TPDSP-02.GIF --- 表示ユニット回路図
LED-DRV1.GIF --- ＬＥＤ駆動回路図
PLLCNT03.GIF --- ＰＬＬ制御回路図
README.TXT --- 説明ファイル
−−− 注意 −−−
・ 測定ユニットのＩＤ番号はソースファイルを書き換えて設定します。
・ 表示ユニットの無信号アラームチェック時間はソースファイルを書き換えて設定
します。
・ アセンブラは MPASM を使用、Optuons の Radix の Decimalをチェック
（コマンドライン版は /rdec のオプションを追加すること）
−−− 測定ユニットＣＰＵ書き込み設定 −−−
クロック設定 --------------- ＨＳ
パワーアップタイマー ------- Ｅｎａｂｌｅｄ
ウオッチドックタイマー ----- Ｅｎａｂｌｅｄ
−−− 表示ユニットＣＰＵ書き込み設定 −−−
クロック設定 --------------- ＨＳ
パワーアップタイマー ------- Ｅｎａｂｌｅｄ
ウオッチドックタイマー ----- Ｅｎａｂｌｅｄ
−−− ＰＬＬユニットＣＰＵ書き込み設定 −−−
クロック設定 --------------- 内部ＲＣ
ＭＣＬＲ ------------------- 内部ＶＤＤ
ウオッチドックタイマー ----- Ｄiｓａｂｌｅｄ
その他
強力な電波を出すと電波法に違反します。必ず電波法を守り周りに迷惑を
かけない様に注意して実験を行ってください。
最後に
疑問点等があればメールをください。出来る限りお答えするようにします。
このプログラムは、フリーウェアーなので、自由に配布可能です。
使用者自身の責任でご使用下さい。
「このソフトによってどのような損害が出ても私は責任を負いかねます。」
