これは、街頭などで見かける電光看板や電光ニュースの表示装置のようなものです。
16ｘ16ドットLEDディスプレーを使い、ターミナルのパソコンからシリアル通信で送信
してきた文字列を、横スクロールしながら表示していきます。

・仕様

　　　　表示部　　　赤色ＬＥＤ　16ｘ16　ドットマトリクス表示　１/１６デューティ
　　　　　　　　　　１桁から最大１６桁までスイッチ設定

　　　　表示文字　　ＪＩＳ第１水準、ＪＩＳ第２水準文字　　（全角文字のみ）

　　　　表示方式　　左スクロール表示のみ

　　　　通信規格　　非同期シリアル通信　１２００ＢＰＳ、３００ＢＰＳスイッチ設定
　　　　　　　　　　２０ｍＡカレントループ　　Ｒｘのみ２線式、極性無し

　　　　文字列長さ　１文字列６４文字まで

　　　　プリセット　文字列８種まで

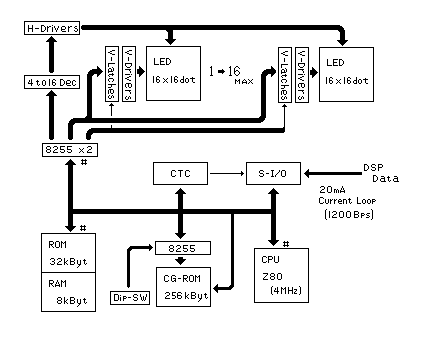

ブロック図


　このＣＰＵボードは、日本橋の共立で買ったＤＢ-８０Ｗという基板で、今回はＣＧ-
ＲＯＭのデータリードのメモリーアドレスが３２Ｂｙｔ必要な為に、メモリーアドレス
の空きがないＡＫＩ８０は使えません、それでも少々の改造の必要があります。
改造は、４０ピンコネクタＣＮ１のＲＦＳＨ（１１ピン）とＧＮＤ（１５ピン）（２４
ピン）のパターンをカットしＲＥＳ（１１ピン）、／ＩＯＲＤ（１５ピン）、／ＩＯＷ
Ｒ（２４ピン）をジャンパー線で繋ぎます。
アドレス'ＦＦＦ０ｈ'からがＣＧ-ＲＯＭとなっています。漢字コードはＩ/Ｏポート経
由でＰ-ＲＯＭに与え、一文字のドットのデータ３２ＢｙｔだけをＣＰＵが直接アクセ
スします。ただし、プリセット文字列の表示だけにすれば、ＡＫＩ８０が使用可能とな
り回路が大幅に簡略化できます。

ＣＰＵクロックは、１５．９７４ＭＨｚのＥＸ０３を使用し、３．９９３５ＭＨｚで
動かしています、しかし４ＭＨｚであっても誤差が０．２パーセント未満の為、シリ
アル通信で問題が出ることは無いと思います。

このＣＰＵボードに、Ｚ８０ＣＴＣ・Ｚ８０ＳＩＯ・ＰＰＩ８２５５・ＣＧ−ＲＯＭ・
水平ドライブ回路を追加し、そこから５０ピンケーブルでＬＥＤ表示ユニットに繋ぎま
す、ＬＥＤユニットには１桁ごとに垂直のデータラッチ回路、垂直ドライブ回路が必要
となります。（ブロック図の＃マークがＤＢ-８０Ｗ基板内）

ディップスイッチの設定内容

    ・bit-0  bit-1  bit-2  bit-3  -----  表示ユニット接続枚数設定
　　　　　　 表示が 3桁の場合 bit-0 と bit-1 をオンする
　　　　　   表示が 8桁の場合 bit-3 をオンする
　　　　　　 表示が16桁の場合　bit-0 から bit-3 までオフにする

　　・bit-4  bit-5  bit-6 -------------　表示プリセット文字列番号

　　・bit-7  --------------------------  通信ボーレート設定
　　　　　　 　　　　　　　　　　　　　　オフで１２００ＢＰＳ
　　 　　　　　　　　　　　　　　　　　　オンで３００ＢＰＳ


データ送信プログラムについて

　　　　　ＰＣ９８００　ＭＳ-ＤＯＳ　Ｖｅｒ３．３以上
　　　　　１２００ＢＰＳのみ、（プログラム内で設定している為）

　　・使用方法

          A:\>dsp_load 試験[CR]

　　　　　コマンドラインで上記のように入力すると、試験と前の文字列のスクロール
　　　　　表示が完了してから、試験とスクロール表示します。

　　・送信内容（上記の場合下記の５Ｂｙｔを送信します）

　　　　　04h 　,　 8eh , 8eh , 8ch , b1h
        データ数　　　 試 　　　　 験

　　・制限事項

　　　　　スペースを送信できません。！！

　　　　　全角文字かどうかのチェックを行っていません、必ず全角文字を入力するよ
　　　　　うにしてください。


プリセット文字列について

　　Ｃのソースファイル led_dsp.c の最後にある set_logo(data_no) という関数に記
　　述しています。下記でディップスイッチの  bit-4,bit-5,bit-6 をオンして電源を
　　入れると漢字表示試験とスクロール表示します。変更するには、deta[ ] のところ
　　に表示したい漢字をシフトＪＩＳコードで書きます。
　　文字数が変わる場合は r_data_max も変更してください。

    if(data_no == 7) {
	data[0] = 0x8a;
	data[1] = 0xbf;
	data[2] = 0x8e;
	data[3] = 0x9a;
	data[4] = 0x95;
	data[5] = 0x5c;
	data[6] = 0x8e;
	data[7] = 0xa6;
	data[8] = 0x8e;
	data[9] = 0x8e;
	data[10] = 0x8c;
	data[11] = 0xb1;
	r_data_max = 6;　　　　/* 全角での文字数 */
	data_r_flag = 1;
    }




９８年９月5日に、バージョンアップしました。

　　内容　・１６桁表示にした場合ちらつきが目立つのを修正
　　　　　・一部漢字が表示しないバグを修正
　　　　　・表示方式を少し変更
　　　　　・通信エラーを約３秒でリセットするように修正



最後に

　　まだ試作段階の為、機能も少なく（スクロール表示しかできない）、いずれ機能
　アップする予定にしています。また、ソフトの説明を追加しました。これを読めば
　自由に機能アップができると思います、疑問点等があればメールをください。出来
　る限りお答えするようにします。

　　このプログラムは、フリーウェアーなので、自由に配布可能です。
　「このソフトによってどのような損害が出ても私は責任を負いかねます。」

ファイル内容

readme.txt        このページの txt ファイルです
led_dsp.bin       Ｐ-ＲＯＭに書きこむバイナリーファイル
kan16_n2.fnt      ＣＧ-ＲＯＭに書きこむバイナリーファイル
dsp_load.exe      ＰＣ-９８０１用データ送信プログラム
led_dsp.c         本体プログラムソースファイル
cg_cont.h         漢字ドットデータの読み出しプログラムソースファイル
dsp_drv.h         表示実行プログラムソースファイル
db_80w.h          ＤＢ-８０Ｗ Ｉ/Ｏアドレス設定
sio_drv2.h        Ｚ８０ＳＩＯ関係プログラムソースファイル
start_db.h        ｍｉｎｉ-Ｃ　用ＤＢ-８０ＷスタートＵＰファイル
ld-bl_0.gif       ブロック図
displed0.gif      回路図
displed1.gif      回路図
displed1.gif      回路図
soft.txt          ソフトについての説明
dsp.txt           プリセット文字列（参考）
kan16_n2.txt      kan16_n2.fntの説明（参考）
