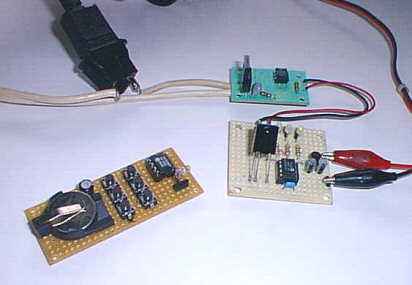

概略
テレビ及びビデオ用赤外線リモコンの送信器から送信される、コードを判定し制御
端子を、ｏｎ、ｏｆｆ、及び反転することが出来ます。
家電製品協会ホーマットに準拠している送信器であれば、殆ど動作可能にしてあり
ます、当方でソニー製マルチリモコン送信器で確認を行ったメーカーは、松下、日
立、東芝、ＮＥＣ、サンヨー、ビクター、パイオニアのテレビリモコンが動作しま
した、ソニー、三菱、シャープはホーマットが少し違うため動作しません。ただし
動作したメーカーの純正リモコンで確認はしていません。また、一つのメーカーの
リモコンにもホーマットに幾つかの種類が有るため、必ずうまく動作するとは限り
ません。
Ｐｉｃ１２ｃ５０９にしていますが、プログラムステップが半分の１２ｃ５０８で
かまいません。ただし、コードを学習記憶する機能は有りませんからソースプログ
ラムに受信判定のコードを記述する必要が有るため、リモコン送信器を変える場合
は、ソースプログラムを変更しなければなりません。その為コード解析器が無いと
変更が出来ません。

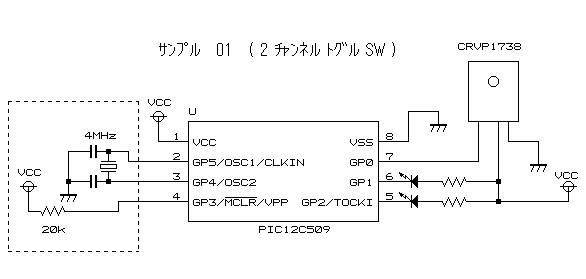

回路図
サンプルプログラムでは、日立製のテレビリモコンのチャンネルＵＰＫｅｙと音量
ＵＰｋｅｙを受信して2ch の出力端子をトグル動作を行うように書いて有ります。
日立製のリモコンコードにしたのは、リモコンパルスの時間が比較的長く判定がし
やすく安定動作が期待出来そうだったからです。ただし、日立製のテレビリモコン
に２種類有るようなので注意が必要です。
コンフィグレーションレジスタの設定で、ＭＣＬＲは内部Ｖｃｃ接続、ＯＳＣは内
部ＲＣ発信器でテストを行ってあります。
一応内部クロックで動かす事を考えて、エラーチェックを甘くしてありますが、
温度変化に対する安定性を考えると４ＭＨｚのセラロックにしたほうが良いと思
います。
変更方法
使用目的に合わせて変更を行う場合は、ソースファイルの４カ所の ;***** で囲
まれた部分を変更します。なお、変更箇所はソースファイルの先頭部分にまとめて
有ります。
１・リモコン受信コード設定
リモコンのコードを調べて、コード解析器の表示した１６進コードに書き替えます
サンプルでは２個しか使用していませんが最大３個まで出来ます。ソースファイル
の１０行目からの以下の部分を変更します。
;-----------------------------------------------------------
; --- リモコン受信コード設定 ---
; ********************************
vr_code0_0 equ 0x50 ; _code0 最上位(コード解読機の左端）
vr_code0_1 equ 0xaf
vr_code0_2 equ 0x12
vr_code0_3 equ 0xed
vr_code1_0 equ 0x50 ; _code1 最上位(コード解読機の左端）
vr_code1_1 equ 0xaf
vr_code1_2 equ 0x19
vr_code1_3 equ 0xe6
vr_code2_0 equ 0xff ; _code2 最上位(コード解読機の左端）
vr_code2_1 equ 0xff
vr_code2_2 equ 0xff
vr_code2_3 equ 0xff
; ********************************
２・出力ピンの変更及び追加
出力ピンを変更、追加を行う場合はその宣言と初期化を行う必要が有ります。
サンプルプログラムでは、ＧＰＩＯ−０を赤外線センサーの入力、ＧＰＩＯ−１と
２をリモコン出力にしてあります。そうして初期化プログラムで電源をｏｎした時
に、Ｈｉｇｈになるようにしてあります。
Ｖｃｃと出力ピンの間にホトリレー（ＳＳＲ）を接続しＡＣ電源を制御するように
予定で、リモコン受信器の電源をｏｎした時に負荷がｏｆｆになるようにしてあり
ます、もし負荷として照明器具をしようするので有れば負荷がｏｎになるようにし
ておくほうが良いと思います。そうしないとリモコン送信器が壊れた時に照明を点
灯する事が出来なくなります。それには、ＧＮＤと出力ピンの間にＳＳＲを接続す
るか、初期化プログラムを変更します。ソースファイルの４０行目からの以下の部
分を変更します。
;---------------------------------------------------------------
; 入出力ポートの宣言と初期化
;---------------------------------------
; _gpio: gpioポートの操作するビット名設定 注意 ( gp-3 は入力のみ)
; ********************************
_Rcnin equ 0 ; リモコン入力(このラベル名の変更禁止)
_out0 equ 1 ; リモコン出力０
_out1 equ 2 ; リモコン出力１
; ********************************
; --- 入出力ポートの初期化（ gp-0,1,3 プルアップ済み ） ----
set_gpio: macro
; ********************************
movlw b'00001001' ; gp-0,3(in) gp-1,2,4,5(out)
tris _gpio
movlw b'00000110' ; gp-1,2(High)
movwf _gpio
; ********************************
endm
３・出力動作の変更
コード照合して合致した場合は _code0 であれば、_buff1 レジスタの bit0 がＨ
ｉｇｈになります、また _code1 であれば、_buff1 レジスタの bit1 がＨｉｇｈ
になります、また _code2 であれば、_buff1 レジスタの bit2 がＨｉｇｈになり
ますから、それらのビットをチェックして出力ピンを制御するプログラムを作成し
てください。サンプルはトグル動作を行います。ソースファイルの７７行目からの
以下の部分です。
;------------------------------------------------------------------------
; *** コード照合した時の出力制御 *******
; _buff1のbit0(_code0)とbit1(_code1)とbit2(_code2)が受信したデータで
; 1 になります。メモリーは_buff2,_count1,_count2 は自由に使用できます
;------------------------------------------------------------------------
out_control: macro
; ********************************
btfss _buff1,_code0 ; コード０が１だとスキップ
goto o_cont_10
btfss _gpio,_out0 ; _out0 が１だとスキップ
goto o_cont_01
bcf _gpio,_out0 ; _out0 を０にする
goto o_cont_end
o_cont_01:
bsf _gpio,_out0 ; _out0 を１にする
goto o_cont_end
o_cont_10:
btfss _buff1,_code1 ; コード１が１だとスキップ
goto o_cont_end
btfss _gpio,_out1 ; _out1 が１だとスキップ
goto o_cont_11
bcf _gpio,_out1 ; _out1 を０にする
goto o_cont_end
o_cont_11:
bsf _gpio,_out1 ; _out1 を１にする
o_cont_end: ; マクロにしたため必要になります。
nop ; こうすると本体と独立できます
; ********************************
endm
