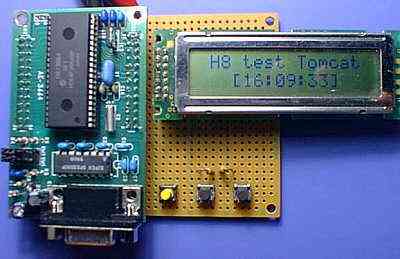

概略

秋月通商から、Ｈ８／３６６４のユニットが発売されていますが、このユニットには２
個のクロックが載っており、１６ＭＨｚのメインクロックと３２Ｋｈｚのサブクロック
が付いていたので、これに１６桁２行表示のＬＣＤをつなげば、簡単に時計を作れるだ
ろうと思いプログラムを書いてみました。

今のところ２４時間表示の時計以外の機能はなにも付いていません、そのうち気が向け
ば、カレンダー機能やタイマー機能をつけたり、ＥＥＰＲＯＭをつけてＡＤ変換機能を
使って、測定値と時間を記録していくデータロガーにしてみたいと考えています。

使用方法

時間の設定は、モードＳＷとオペレーションＳＷを使って行います。
電源が入ると、タイトルを約１秒表示して０時０分０秒からスタートします、動作中に
オペレーションＳＷを押すと、時計動作がストップして秒表示が０になります。停止中
にモードＳＷを押すと分を合わせるモードになり、分表示のところにカーソルが出てブ
リンク表示になります、この状態でオペレーションＳＷを押すと１ずつカウントＵＰし
ます。

分が合えばモードＳＷを押すと時表示のところにカーソルが移ってブリンク表示になり
ます、前と同様にオペレーションＳＷを押して時間を合わせます。

次に、モードＳＷを押すとカーソルのブリンク表示が消えて、時計は停止していますか
ら、時報等に合わせてオペレーションＳＷを押せば時計がスタートします。

また、時間表示が数秒進んでしまった場合であればオペレーションＳＷを押して時計を
停止させ、この時秒表示だけが０に戻りますから時報等に合わせてもう一度オペレーシ
ョンＳＷを押して時計をスタートさせることで合わすことが出来ます。

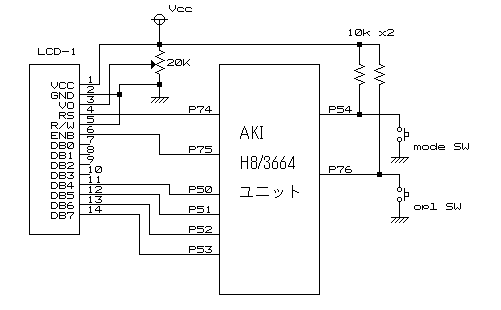

回路図

プログラムについて

時計のカウンターは割込み処理を使い、ＢＣＤ（２進化１０進）でカウントしています

;---------------------------------------
;	タイマー関係

T_second	.equ	h'f780		;時計 秒カウンター
T_minute	.equ	h'f781		;時計 分カウンター
T_time		.equ	h'f782		;時計 時間カウンター

;---------------------------------------




内部レジスターの R6L を時間カウンターの状態をチェックするためのフラグとして使用
しています。

;---------------------------------------
;	ユーザーステータス

MyStatus	.reg	(R6L)		;ユーザーステータス

second_flag	.equ	0		;秒変化フラグ
minute_flag	.equ	1		;分変化フラグ
time_flag	.equ	2		;時間変化フラグ
date_flag	.equ	3		;日付変化フラグ

;---------------------------------------

表示の書換は、このうち秒変化フラグがＨｉｇｈになるのをチェックして、１秒ごとに
書換を行っています。

今のところ second_flag 以外は使用していません、もしカレンダー機能を追加するので
あれば、メインのループの途中に date_flag がＨｉｇｈになるのをチェックして、サブ
ルーチンに飛ばして処理をすれば可能だと思います。ただし設定のサブルーチンも修正
してカレンダーの設定をする必要があると思いますが。また、このフラグを使用したら
自分でリセットをしてください。

カレンダー機能は月ごとに日数がちがったりする上に、閏年があるので処理がかなり大
変だと考えられます。ただし、曜日表示だけ追加するのであれば比較的簡単に機能を追
加出来ると思います。


ソースファイルは秋月のキットに付属のＡＳＭ３８とリンカーを使用しアセンブル、リ
ンクする必要があります。




最後に

　　疑問点等があればメールをください。出来る限りお答えするようにします。

　　このプログラムは、フリーウェアーなので、自由に配布可能です。
　　使用者自身の責任でご使用下さい。

　　「このソフトによってどのような損害が出ても私は責任を負いかねます。」
